Le groupe de Kelite est un fabricant global de robinet à tournant sphérique et de valves de GGC, nous également fabriquent des produits d'OEM et fournissent les composants usinés (corps, montures, boule, tige, plaque de roulement, etc.) à l'étranger.
Faites bon accueil à votre visite et soyez dans l'attente pour devenir vos amis.
Détails sur le produit:
Conditions de paiement et expédition:
|
| Taille :: | NPS 2" ~48" | Estimation de pression :: | Classe 150~2500 |
|---|---|---|---|
| matériel :: | WCB, WCA, WCC, WC6, WC9, C5, C12, LCB, LCC, CF8, CF8M, CF3, CF3M, CN7M, CF8C, etc. | Conception et norme de fabrication :: | API 609, ASME B16.34, BSEN 593 |
| Face à face :: | API 609, BSEN 558 | Dimenson à flasque :: | ASME B16.5, ASME B16.47, BSEN 558 |
| Essai et inspection :: | API 598, BSEN 12266 | Méthode d'opération :: | Manuel, engrenage à vis sans fin, déclencheur électrique, actionneur pneumatique |
| Surligner: | De soupapes en métal papillon à siège,Robinet à papillon type |
||

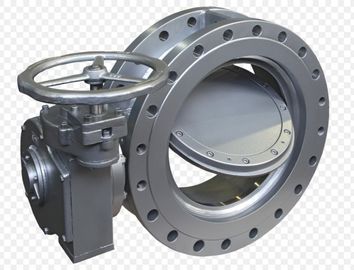

Vanne papillon excentrique de triple métal sur métal de siège d'api 609, 2" - 48"
Normes applicables :
LA CONCEPTION ET LA FABRICATION SE CONFORMENT À : API609, MSS SP-67
LA DIMENSION DE CONNEXION SE CONFORME À : ASME B16.5, ASME B16.47
LA STRUCTURE ET LA LONGUEUR SE CONFORME À : API 609, MSS SP-67, OIN 5752
L'INSPECTION ET L'ESSAI SE CONFORME À : OIN 5208, API 598
Fonctionnalités standard :
La vanne papillon de haute performance de Kelite est de la famille des valves de quart de tour. Cette valve est conçue et fabriquée pour répondre à des caractéristiques d'api 609 et d'ASME B16.34.
Caractéristiques de conception :
Paramètres techniques :
| Description de produit | vanne papillon Triple-excentrique |
| Modèle | vanne papillon triple-excentrique |
| Diamètre nominal | NPS 2" ~48" |
| Température de fonctionnement | -196℃~593℃ |
| Pression nominale | CLASSE 150~2500 |
| Matériel | Matériel principal : A216 WCB, WCC ; A217 WC6, WC9, C5, C12, C12A, CA15 ; A351 CF8, CF8M, CF3, CF3M, CF8C, CN3MN, CK3MCUN, CN7M ; A352 LCB, LCC ; A494 CW-6MC, CU5MCuC, M35-1 ; A890 4A (CD3MN), 5A (CE3MN), 6A (CD3MWCuN) ; ASME B 148 C95800, C95500 etc. |
| Norme de conception | API 609, ASME B16.34 |
| Longueur structurelle | ASME B16.10, GB/T 12221 |
| Extrémité se reliante | ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113 |
| Examinez la norme | API 598, OIN 5208, GB/T 26480, GB/T 13927 |
| Méthode d'opération | Poignée, ver, unité de moteur-commande, boîte de commande pneumatique |
| Champs d'application | Utilisé comme contrôle et équipement de coupure pour la fusion, le génie chimique, l'ingénierie d'eaux d'égout, les sous-systèmes de système de protection de l'environnement et de contrôle de la plante aquatique, le plan de puissance et l'usine sidérurgique. |
