Le groupe de Kelite est un fabricant global de robinet à tournant sphérique et de valves de GGC, nous également fabriquent des produits d'OEM et fournissent les composants usinés (corps, montures, boule, tige, plaque de roulement, etc.) à l'étranger.
Faites bon accueil à votre visite et soyez dans l'attente pour devenir vos amis.
Détails sur le produit:
Conditions de paiement et expédition:
|
| Taille :: | NPS 2" ~36" | Estimation de pression :: | Classe 150~2500 |
|---|---|---|---|
| matériel :: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF8M, CF3, CF3M etc. | Conception et norme de fabrication :: | API 600, BS 1868, ASME B16.34 |
| Face à face :: | ASME B16.10, api 6D BSEN558 | Connexion d'extrémité :: | ASME B16.5, ASME B16.47, ASME B1.20.1, ASME B16.11, DIN 2453-2551, ASME B16.25 |
| Essai et inspection :: | OIN 5208, API600, BS 6755 | Méthode d'opération :: | Type d'oscillation, type de levage |
| Surligner: | Fonte ductile clapet anti-retour,clapet anti-retour d'écoulement axial |
||

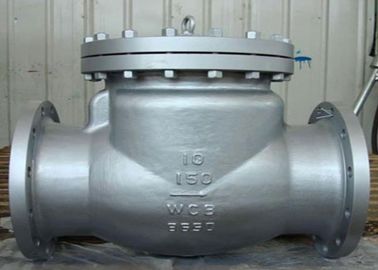

L'oscillation a moulé le clapet anti-retour 2" - 36" CL150-1500 rf, non-retour, valve d'un-direction
Le clapet anti-retour d'oscillation est un type pour les clapets anti-retour, le clapet anti-retour ont le nom d'anthère est soupape auto-retour, ce clapet anti-retour d'oscillation peut seulement installation horizontale, la vitesse de la fermeture pour le clapet anti-retour d'oscillation est très rapidement, également le joint est très bon, l'à haute pression pour l'oscillation le clapet qu'anti-retour peut jusqu'à 2500LB (PN420), le corps du clapet anti-retour peut choisir le matériel forgé ou choisir l'acier de fonte, cette valve est ouverte ou fermée par le disque de valve pour tourner autour de l'axe en dehors du siège des valves ; c'est une valve automatique, le principe de fonctionnement du ce des valves sont automatiquement ouverts ou clôturés par la force produite par le milieu coulant dans la canalisation. Sa fonction principale est d'empêcher le refoulement du milieu dans la canalisation, la rotation inverse de la pompe et de son moteur d'entraînement, et l'exercice le milieu dans le conteneur.
Caractéristiques pour le clapet anti-retour d'oscillation
Structure de produit compacte et raisonnable, étanchéité fiable et bonne représentation ;
Passage liquide lisse et petite résistance liquide ;
Type disque d'oscillation.
Peut être conçue avec un cylindre l'atténuation.
Fermeture rapide et actions flexibles du disque de valve.
Le petit impact fermant, coup de bélier n'est pas exposé à être produit.
Passage liquide lisse et petite résistance liquide.
Face à face
| Conception Spec. | Extrémité de bride | Essai et contrôle | Pression-Temp. | Approvisionnement | |||
| Spécifications produit | API600 | NORME ANSI B 16,10 | NORME ANSI B 16,5 | API598 | NORME ANSI B 16,34 | MSS SP-25 | API600 |
| API6D | API6D | API6D | API6D |
| Nom de partie | Matériel de partie | Nom de partie | |||
| Corps/capot | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | Corps/capot |
| Dissc | A105 | A182-F11 | A182-F304 | A182-F316 | Dise |
| Axe de rotation | A216-WCB | A217-WC6 | A182-F6a | A182-F316 | Bras d'oscillation |
| Garniture | graphite 18~8 de /18 ~8Flexible | Garniture | |||
| Boulon | A193-B7 | A193-B7 | A193-B7M | A193-B8 | Boulon |
| La température | -29~425°C | -29~550°C | 46~350°C | 40~550°C | Temp approprié. |
| Milieu | L'eau, huile, vapeur | Vapeur, huile | Vapeur, huile | Acide nitrique | Milieu approprié |
| Type | NPS | DN | Canalisation externe et dimension de connexion | ||||||
| dans | millimètre | L | D | D1 | D2 | b | z-φd | H | |
| 2" | 50 | 203 | 152 | 120,6 | 92 | 19 | 4-φ19 | 161 | |
| 21/2" | 65 | 216 | 178 | 139,7 | 105 | 22 | 4-φ19 | 180 | |
| 3" | 80 | 241 | 190 | 152,4 | 127 | 24 | 4-φ19 | 190 | |
| 4" | 100 | 292 | 229 | 190,5 | 157 | 24 | 8-φ19 | 203 | |
| 5" | 125 | 330 | 254 | 215,9 | 186 | 24 | 8-φ22 | 229 | |
| KLT-150Lb | 6" | 150 | 356 | 279 | 241,3 | 216 | 25 | 8-φ22 | 257 |
| 8" | 200 | 495 | 343 | 298,4 | 270 | 29 | 8-φ22 | 292 | |
| 10" | 250 | 622 | 406 | 362 | 324 | 30 | 12-φ25 | 355 | |
| 12 〃 | 300 | 698 | 483 | 431,8 | 381 | 32 | 12-φ25 | 396 | |
| 14" | 350 | 787 | 533 | 476,2 | 413 | 35 | 12-φ25 | 445 | |
| 16" | 400 | 864 | 597 | 539,8 | 470 | 37 | 16-φ29 | 490 | |
| 18" | 450 | 978 | 635 | 577,8 | 533 | 40 | 16-φ32 | 520 | |
| 20 〃 | 500 | 978 | 698 | 635 | 584 | 43 | 20-φ32 | 546 | |
| 24" | 600 | 1295 | 813 | 749,3 | 692 | 48 | 20-φ35 | 880 | |
| 2" | 50 | 267 | 165 | 127 | 92 | 22 | 8-φ19 | 179,5 | |
| 21/2" | 65 | 292 | 190 | 149,4 | 105 | 25 | 8-φ22 | 190 | |
| 3" | 80 | 318 | 210 | 168,1 | 127 | 29 | 8-φ22 | 212,4 | |
| 4" | 100 | 356 | 254 | 200,2 | 157 | 32 | 8-φ22 | 246 | |
| 5" | 125 | 400 | 279 | 235 | 186 | 35 | 12-φ22 | ||
| 6" | 150 | 444 | 318 | 269,7 | 216 | 37 | 12-φ25 | 292 | |
| 8" | 200 | 533 | 381 | 330,2 | 270 | 41 | 16-φ29 | 328 | |
| KLT300Lb | 10" | 250 | 622 | 444 | 387,4 | 324 | 48 | 16-φ32 | 378,6 |
| 12" | 300 | 711 | 521 | 450,6 | 381 | 51 | 20-φ32 | 420 | |
| 14" | 350 | 838 | 584 | 514,4 | 413 | 54 | 20-φ35 | 530 | |
| 16" | 400 | 864 | 648 | 571,5 | 470 | 57 | 20-φ35 | 584 | |
| 18" | 450 | 978 | 711 | 628,6 | 533 | 60 | 24-φ35 | 610 | |
CONNEXIONS D'EXTRÉMITÉ
Notre production en série couvre des valves de :
CONCEPTIONS D'ACCESSORIES/OPTIONAL
La contre- bride sont disponible comme accessoire. Le piston, inclinant le disque ou les conceptions d'api 6D sont également disponibles pour répondre aux exigences de clients. Les drains et les by-pass sont disponibles comme spécifiques par le client.
Nous sommes commis aux porducts de offre qui rencontrent un large éventail d'appications et de requirments. Nous améliorons continuellement notre produit en présentant des produits nouveaux et en augmentant des conceptions exsiting. Fournir à nos clients la meilleure qualité sur le marché.
