Le groupe de Kelite est un fabricant global de robinet à tournant sphérique et de valves de GGC, nous également fabriquent des produits d'OEM et fournissent les composants usinés (corps, montures, boule, tige, plaque de roulement, etc.) à l'étranger.
Faites bon accueil à votre visite et soyez dans l'attente pour devenir vos amis.
Détails sur le produit:
Conditions de paiement et expédition:
|
| Taille :: | NPS 2" ~40" | Estimation de pression :: | Classe 150~2500 |
|---|---|---|---|
| matériel :: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF8M, CF3, CF3M etc. | Conception et norme de fabrication :: | API 594, BS 1868, ASME B16.34 |
| Face à face :: | ASME B16.10, api 6D BSEN558 | Connexion d'extrémité :: | ASME B16.5, ASME B16.47, ASME B1.20.1, ASME B16.11, DIN 2453-2551, ASME B16.25 |
| Essai et inspection :: | OIN 5208, API600, API598, BS 6755 | Méthode d'opération :: | Type d'oscillation, type de levage |
| Surligner: | Fonte ductile clapet anti-retour,clapet anti-retour d'écoulement axial |
||

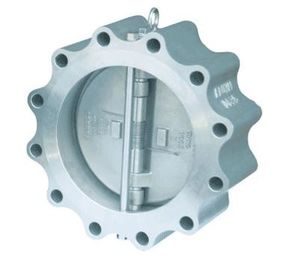

Le double plat de crochet a moulé le clapet anti-retour 2" - 40" conception de CL150-1500 api 594
Normes applicables :
CLAPETS ANTI-RETOUR EN ACIER DE ●, API 594/API6D
CLAPETS ANTI-RETOUR EN ACIER DE ●, ISO14313
VALVES EN ACIER DE ●, ASME B16.34
● FACE À FACE, ASME B16.10
BRIDES D'EXTRÉMITÉ DE ●, ASME B16.5
INSPECTION de ● ET ESSAI, api 598/API 6D
Descriptions de conception :
CORPS D'UNE SEULE PIÈCE DE ●
TYPE D'OSCILLATION DE PAPILLON DE ●
DISQUE DU ● DUAL-PLATE, LONG-PATTERN
DISQUE RENOUVELABLE DE FENTE DE ●
SERVICE HORIZONTAL OU VERTICAL DE ●
EXTRÉMITÉS DE GAUFRETTE DE ●
● DISPONIBLE AVEC LES EXTRÉMITÉS À FLASQUE
Paramètres et caractéristiques techniques :
| Type de produit | "MARCHE/ARRÊT" |
| Description de produit | Clapet anti-retour de double fonte de plat de crochet |
| Modèle | Valve de Hn46H-check |
| Diamètre nominal | NPS 2" ~40" |
| Température de fonctionnement | -29℃~593℃ (la gamme de la température de service peut varier pour différents matériaux) |
| Pression nominale | CLASSE 150~2500 (PN20~PN420) |
| Matériel | Matériel principal : A216 WCB, WCC ; A217 WC6, WC9, C5, C12, C12A, CA15 ; A351 CF8, CF8M, CF3, CF3M, CF8C, CN3MN, CK3MCUN, CN7M ; A352 LCB, LCC ; A494 CW-6MC, CU5MCuC, M35-1 ; A890 4A (CD3MN), 5A (CE3MN), 6A (CD3MWCuN) ; ASME B 148 C95800, C95500, etc. |
| Norme de conception | Api 6D, api 594, ASME B16.34 |
| Longueur structurelle | Api 6D, API 594 |
| Extrémité se reliante | ASME B16.5, ASME B16.47, GB/T 9113 |
| Examinez la norme | API 598, OIN 5208, GB/T 26480, GB/T 13927 |
| Méthode d'opération | Le claquement de valve est automatiquement ouvert et fermé sous la force moyenne pour empêcher couler dans une autre direction. |
| Champs d'application | Pour l'application dans les domaines tels que l'industrie de courant électrique, le raffinage de pétrole, ingénierie pétrochimique, pétrole marin, tapent l'hydraulique dans la construction urbaine, le génie chimique, etc. |
| Autre remarque 1 | Les visages de cachetage du siège de valve et du claquement de valve sont habillage soudé avec l'alliage dur pour améliorer la résistance à l'érosion et pour prolonger la durée de vie de la valve. |
| Autre remarque 2 | Voyage court de fermeture de claquement de valve, et petit impact à la fermeture de valve ; longueur structurelle courte, la plus appropriée aux positions avec l'espace limité de support |
| Autre remarque 3 | Approprié à la prévention moyenne de refoulement dans la canalisation ou le dispositif |
| Autre remarque 4 | Petit pain intégré de goupille, sans point externe de fuite |
| Autre remarque 5 | En raison du chargement du ressort, le claquement de valve peut se déplacer avec souplesse sans bloquer, et a une bonne représentation de scellage. |
